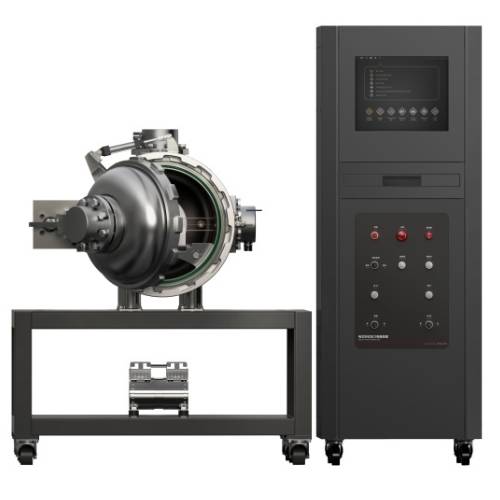

电芯测试压力容器装置用于电芯热失控专项测试。设备可放置商用电池样品，具备腔体抽真空、氮气置换环境调控功能；能够实时监测采集压力、温度、氧气浓度等关键试验参数，同时预留薄膜加热接口与过充电路接口，可满足多种电芯热失控触发及滥用测试工况。

电芯测试压力容器装置作用是什么

电芯测试压力容器装置是锂电池安全测试的核心设备，主要用于模拟电芯热失控场景，在安全密闭环境中完成触发、监测与分析，评估电芯热失控风险、产气特性与爆炸危险性，满足UL 9540A等标准要求。

核心作用：

安全密闭测试：304不锈钢耐压舱（最大耐压10MPa），防爆炸与气体泄漏，保障测试安全。

环境模拟：支持抽真空（-90KPa）、充氮（氧浓度<1%），模拟不同气氛环境。

多方式触发：预留加热、针刺、过充接口，模拟各类滥用诱因。

多参数监测：实时采集压力、温度、O₂/CO/H₂等气体浓度、电压、质量变化。

数据支撑：量化产气总量、爆炸压力、热释放速率，为电池包安全设计提供依据。


电芯测试压力容器装置的原理

装置基于密闭容器热动力学与气体状态方程，通过环境调控、精准触发、多参数同步采集，复现并监测电芯热失控全过程。

1.密闭耐压舱体原理

舱体为高强度304不锈钢，承压≥3MPa，配安全阀（超压自动泄压），抵御热失控高压冲击。

高密封结构（活动门+锁紧螺丝），保证真空/惰性气氛环境稳定，防止外界气体干扰与内部气体泄漏。

2.环境调控原理

抽真空：真空泵将舱内抽至-90KPa负压，排出空气，为充氮或真空测试做准备。

充氮置换：注入99.99%高纯氮气，降低氧浓度至<1%，模拟惰性环境，抑制燃烧，精准测产气成分。

3.热失控触发原理

加热触发：柔性薄膜加热器以4–7℃/min升温，模拟外部过热，触发热失控。

针刺触发：机械针刺破电芯，模拟内短路，快速触发失效。

过充触发：专用电路控制过充电压/电流，模拟充电滥用，诱发热失控。

4.多参数监测原理

压力监测：高精度传感器（-0.1–10MPa）实时测舱内压力变化，结合气体方程算产气总量。

温度监测：多通道热电偶（0–1200℃）测电芯表面/内部及舱内温度，捕捉热失控温度峰值与速率。

气体监测：O₂/CO/H₂等传感器+气体取样泵，实时分析产气成分与浓度，评估爆炸风险。

电压/质量监测：采集电芯电压变化，称重平台记录质量损失，辅助分析失效程度。

5.数据采集与分析原理

控制系统同步采集所有参数，实时生成压力–时间、温度–时间、气体浓度–时间曲线。

基于理想气体状态方程（PV=nRT），由压力、温度、舱体积算产气物质的量，评估爆炸威力。

数据可导出分析，为电池材料选型、热管理设计、防爆结构优化提供关键依据。
